異形線の切断方法｜プレス切断と砥石切断の違い・特徴・使い分けを解説

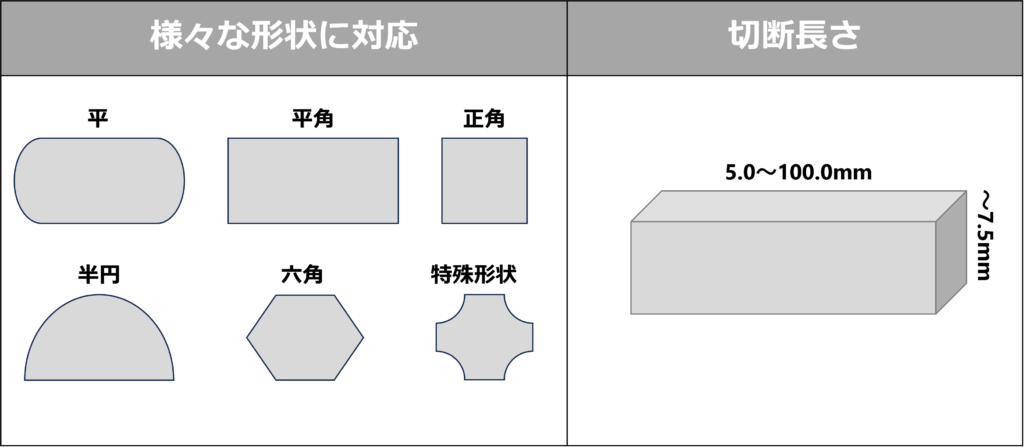

異形線（平角線・正角線・半丸線・楕円線など、断面が円形でない線材）の加工では、「どのように切断するか」が仕上がり品質・コスト・納期を大きく左右します。
異形線の切断方法には、大きく分けて「プレス切断」と「砥石切断」の2種類があります。それぞれ切断の原理が異なり、得意な材質・数量・切断面の品質も変わります。どちらか一方が優れているというものではなく、製品の条件に合わせて最適な工法を選ぶことが重要です。
こちらでは、異形線切断を専門とする有限会社上田製作所が、プレス切断と砥石切断の仕組み・特徴・メリット/デメリット・使い分けのポイントを、比較表を交えてわかりやすく解説します。
プレス切断とは
プレス切断は、金型（刃）で線材を挟み込み、一気にせん断（せんだん）して切り離す方法です。ハサミで紙を切るように、上下の刃で材料をずらして破断させるイメージです。
プレス切断の特徴
最大の特徴はスピードと量産性です。専用の金型を用いることで、1分間に数十〜百個以上といった高速な切断が可能で、大量生産に向いています。また、切断時に材料を削り取らないため、切りしろ（切断で失われる材料）がほとんど出ず、歩留まりが良い点もメリットです。

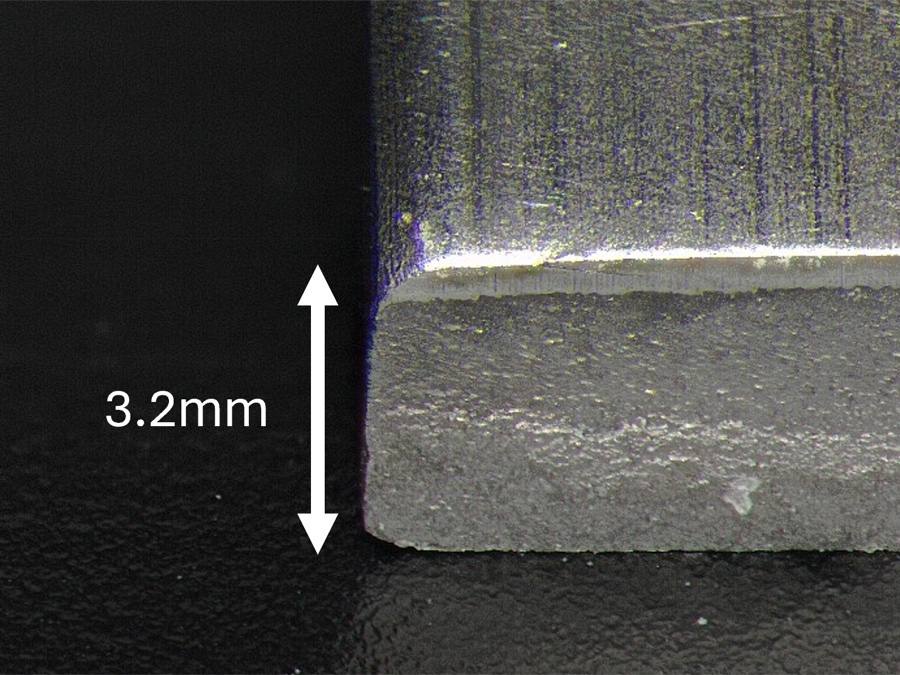

一方で、切断面には「せん断面」と「破断面」が生じます。刃が食い込んだ部分はなめらかなせん断面になりますが、材料がちぎれた部分は破断面となり、わずかなダレ（だれ）やバリ（かえり）が出ることがあります。切断面の品質が求められる場合は、バレル研磨などの後工程で仕上げることで対応します。
プレス切断のメリット
- 高速で切断でき、量産・大ロットに強い
- 切りしろが出にくく、材料の歩留まりが良い
- 数量が多いほど1個あたりのコストを抑えやすい
プレス切断のデメリット
- 切断面にダレ・バリ・破断面が出るため、品質要求によっては後処理が必要
- 専用金型が必要で、形状ごとに準備が要る
- 硬すぎる材質には不向きな場合がある
砥石切断とは
砥石切断は、高速で回転する薄い砥石（といし）を線材に当て、研削（削り取る）ことで切断する方法です。金属を「切る」というより「削り落として分断する」イメージに近い工法です。
砥石切断の特徴

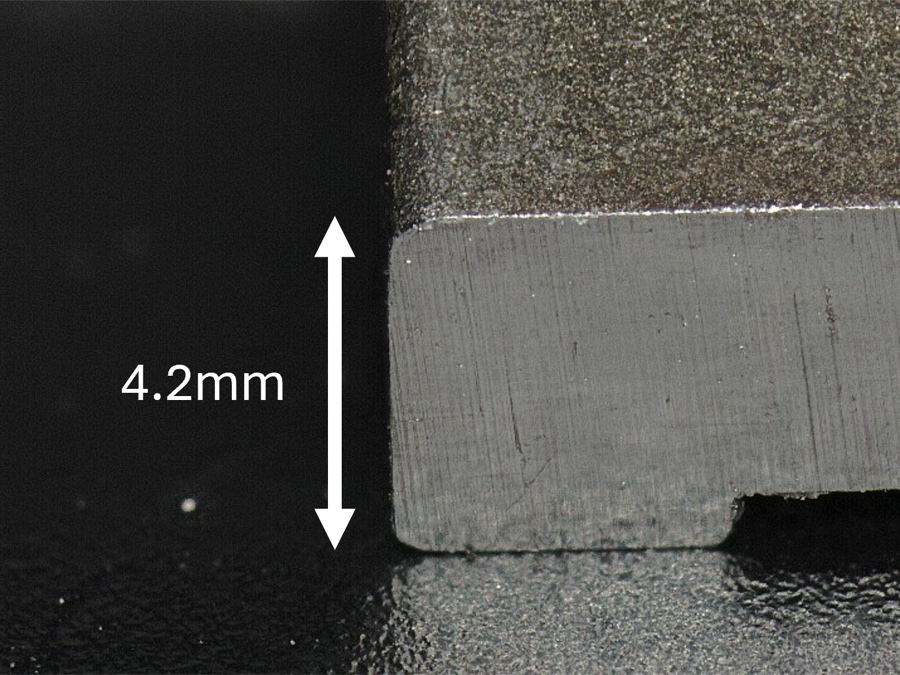

砥石切断の強みは切断面のきれいさと、硬い材質への対応力です。研削で少しずつ削るため、せん断のようなダレや破断面が出にくく、平滑で仕上がりのよい切断面が得られます。焼き入れ材や硬鋼線・ピアノ線といった硬い材質でも切断できるのも大きな利点です。
一方で、砥石の厚み分だけ材料が削られるため切りしろ（材料ロス）が発生します。また研削に伴い熱が発生するため、材質や条件によっては切断部の変色・熱影響に配慮が必要です。プレス切断に比べると1本ずつの加工になりやすく、量産スピードでは劣ります。
砥石切断のメリット
- 切断面が平滑で、仕上がり品質が高い
- 焼き入れ材・硬鋼線など硬い材質も切断できる
- 金型が不要で、小ロット・多品種にも対応しやすい
砥石切断のデメリット
- 砥石の厚み分の切りしろ（材料ロス）が出る
- 加工時に熱が発生し、変色・熱影響への配慮が必要な場合がある
- プレス切断に比べて量産スピードは劣る
プレス切断と砥石切断の比較表
2つの切断方法の違いを一覧にまとめました。製品の条件（数量・材質・切断面の要求品質・コスト）に照らして、どちらが向くかの目安にご活用ください。
| 比較項目 | プレス切断 | 砥石切断 |
|---|---|---|
| 切断の原理 | 金型によるせん断 | 砥石による研削 |
| 生産スピード | 速い（量産向き） | 比較的ゆっくり |
| 切断面の品質 | せん断面＋破断面／ダレ・バリが出る（後処理で対応） | 平滑できれい |
| 材料の歩留まり | 良い（切りしろほぼなし） | 砥石の厚み分のロストあり |
| 対応しやすい材質 | 軟質〜中硬度材 | 硬質材・焼き入れ材も可 |
| 金型・初期費用 | 専用金型が必要 | 金型不要 |
| 向いている数量 | 大ロット・量産 | 小〜中ロット・多品種 |
プレス切断・砥石切断の使い分けのポイント
どちらの切断方法が適しているかは、次の4つの観点から総合的に判断します。
- 数量：大量生産ならプレス切断、小ロット・多品種なら砥石切断が向きやすい
- 材質・硬さ：硬い材質・焼き入れ材は砥石切断が有利
- 切断面の要求品質：仕上がりのきれいさを重視するなら砥石切断、後処理前提でコスト優先ならプレス切断
- コスト・納期：数量・金型の有無・後工程まで含めて総コストで比較する
実際には「量産だが切断面品質も欲しい」「硬い材料を効率よく切りたい」など、条件が複合するケースも少なくありません。その場合は、材質・数量・精度・コストのバランスから最適な工法（あるいは組み合わせ）を選ぶことがポイントになります。
異形線の切断は有限会社上田製作所へ
有限会社上田製作所は、創業以来50年以上にわたり自動車部品向けを中心に異形線の切断加工を手がけてきた専門工場です。プレス切断と砥石切断の両方に対応しているため、「どちらの工法が向くか」という段階からご相談いただけます。
最大公差±0.05mmの精密切断、月500万個規模の量産、5年以上ノークレームを継続する品質管理体制で、平角線・正角線・半丸線・楕円線など、扱いの難しい異形線の切断に最適な方法をご提案します。設備の詳細は技術・設備のご紹介、実際の加工は加工事例もあわせてご覧ください。
異形線の切断方法の選定や、加工の可否・お見積りについては、下記よりお気軽にお問い合わせください。図面や写真を添付いただければ、担当者が直接ご回答します。
